Koncentrator CloudHub

W tym rozdziale znajdziesz szczegółowe informacje dotyczące budowy, uruchamiania i obsługi koncentratora CloudHub.

Wprowadzenie

Koncentrator CloudHub jest sercem systemu CoolSens, zapewniając pomiar warunków środowiskowych, gromadzenie danych pomiarowych i ich przesyłanie do chmury.

Dzięki wbudowanym czujnikom temperatury i wilgotności, koncentrator może działać samodzielnie, dostarczając precyzyjnych danych o warunkach atmosferycznych w miejscu jego zainstalowania. Ponadto, jego zdolność do bezprzewodowe komunikacji z innymi czujnikami pozwala na zbieranie i przesyłanie danych z różnych punktów pomiarowych.

Poprzez zastosowanie wbudowanego wyświetlacza w technologii e-ink urządzenie oferuje lokalny podgląd mierzonych wartości.

Dodatkowo, CloudHub rejestruje i przesyła do systemu wartość ciśnienia atmosferycznego.

Główne cechy urządzenia

  • Dedykowany czujnik temperatury, wilgotności i ciśnienia atmosferycznego
  • Integralny modem NB-IoT/LTE Cat. M1
  • Pakietowa transmisja danych
  • Zakres pomiarowy temperatury: +5 °C – +50 °C
  • Zakres pomiarowy wilgotności względnej: 0 – 100 %RH
  • Zakres pomiarowy ciśnienia atmosferycznego: 300 – 1000 hPa
  • Wbudowany wyświetlacza E-papier (E-Ink), 122×250 px, 2.13”
  • Sygnalizacja dźwiękowa dla stanów alarmowych
  • Rejestrator danych
  • Wbudowany interfejs radiowy do komunikacji z czujnikami zewnętrznymi CoolSens Node (do 16 powiązanych czujników)
  • Zdalna konfiguracja, aktualizacja i diagnostyka
  • Wysoka dokładność i stabilność pomiaru
  • Mały pobór prądu, inteligentne zarządzanie energią
  • Zasilanie z wysokoprądowych litowych baterii typu AA (3,6 V)
  • Stopień ochrony IP20
  • Montaż naścienny lub wolnostojący
  • Wbudowana dioda LED sygnalizująca status urządzenia
  • Obudowa z ABS o wymiarach 76 x 76 x 31 mm
  • 2-letnia gwarancja

Uruchamianie

CloudHub dostarczany jest z bateriami zamontowanymi w urządzeniu i zabezpieczonymi paskami izolacyjnymi, żeby urządzenie nie pobierało prądu. Po usunięciu pasków zabezpieczających (lub po wymianie baterii na nowe) koncentrator sam rozpoczyna proces uruchamiania się.

  • Na ekranie pojawia się logo CoolSens i informacja o uruchamianiu się urządzenia.
  • Dioda LED zacznie migać  na zielono informując o rozpoczęciu procesu uruchamiania koncentratora.
  • Po zalogowaniu się do sieci GSM dioda zacznie migać na niebiesko aż do wykonania pierwszego pomiaru.
  • Po dokonaniu pomiaru na wyświetlaczu pojawią się wartości temperatury i wilgotności, dioda przestanie migać. Urządzenie jest gotowe do pracy, będzie wykonywało i przesyłało pomiary zgodnie z zaprogramowanymi interwałami. Aby dowiedzieć się więcej o parametrach pracy urządzenia, przejdź do rozdziału Konfiguracja koncentratora.

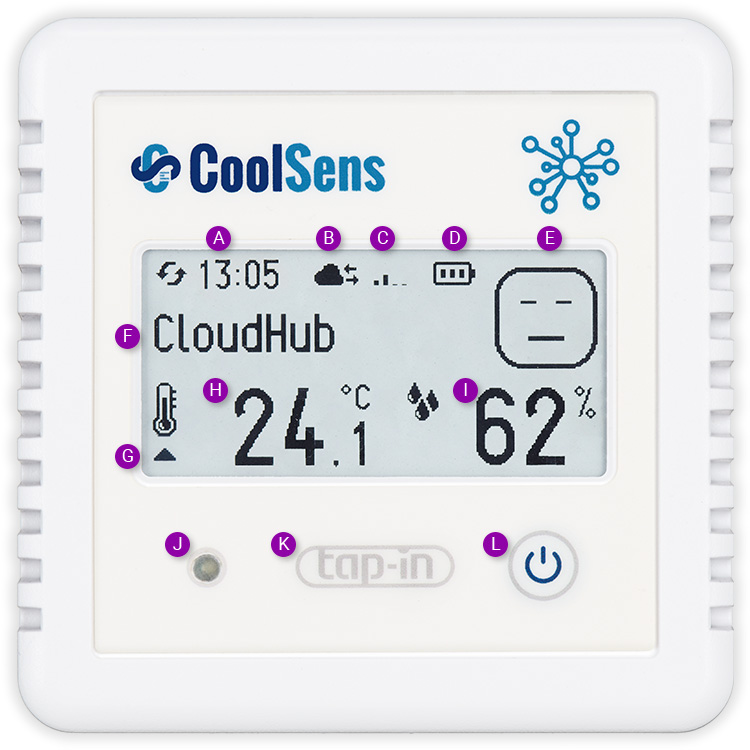

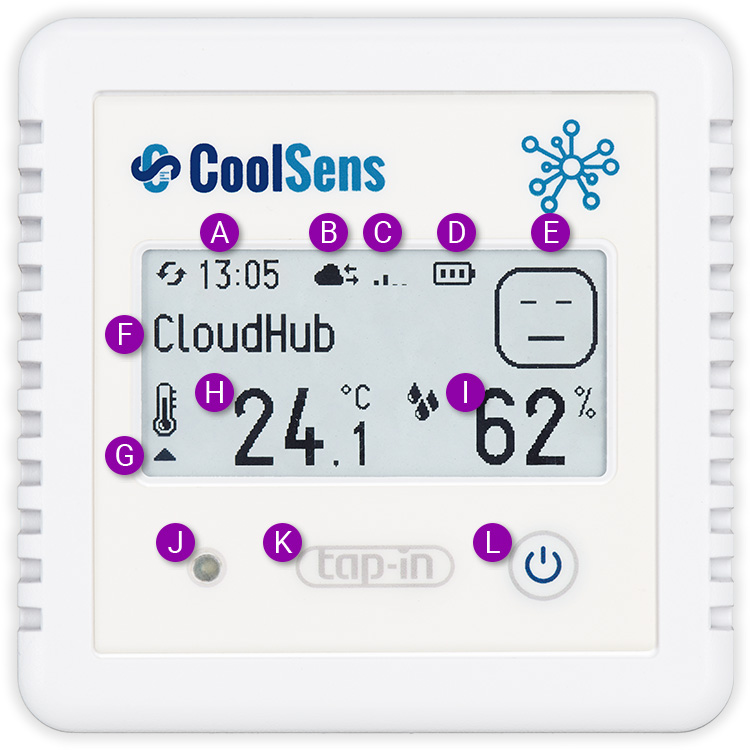

Obudowa i wyświetlacz

  1. Godzina odczytu danych z koncentratora lub wybranego czujnika.
  2. Typ urządzenia, którego dane prezentowane są na wyświetlaczu:
    • Koncentrator CloudHub
    • Czujnik CoolSens Node

    W celu zmiany urządzenia, którego dane chcemy pokazać na wyświetlaczu należy nacisnąć przycisk wielofunkcyjny. Urządzenia zmieniane są w pętli, po każdym naciśnięciu przycisku.

  3. Poziom sygnału istotny dla oceny jakości połączenia sieciowego. W zależności od tego, czy wyświetlane są dane z koncentratora czy czujnika (patrz powyżej), ikonka oznaczać będzie:
    • Poziom sygnału GSM dla koncentratora;
    • Poziom sygnału radiowego dla czujnika.
  1. Informacja o stanie naładowania baterii w czujniku.
  2. Status pomiarów – uśmiechnięta buźka oznacza, że wszystkie parametry są w normie, buźka niezadowolona lub smutna oznacza, że dla wybranego czujnika przekroczone zostały progi ostrzegawcze lub alarmowe. Więcej informacji znajdziesz poniżej.
  3. Nazwa koncentratora lub czujnika – nazwa nadawana przez Użytkownika, najczęściej nazwa pomieszczenia, w którym się on znajduje, dzięki czemu łatwiej określić jego lokalizację.
  4. Sygnalizacja przekroczenia temperatury optymalnej.
    • Pojedyncza strzałka (up lub ) oznacza przekroczenie progu ostrzegawczego.
    • Podwójna strzałka (hi-hi lub low-low) oznacza przekroczenie progu alarmowego.

    Podobna sygnalizacja dotyczy pomiarów wilgotności powietrza – ikonki takie wyświetlane są pod symbolem z kropelkami.

  5. Temperatura zmierzona ostatnio przez koncentrator lub wybrany czujnik.
  6. Wilgotność zmierzona ostatnio przez koncentrator lub wybrany czujnik.
  7. Dioda LED sygnalizująca przekroczenie parametrów optymalnych lub alarmowych (jeśli taka opcja jest włączona) oraz potwierdzająca działania związane z przyciskiem wielofunkcyjnym, więcej informacji znajdziesz poniżej.
  8. Funkcjonalność tap-in wykorzystuje technologię NFC, umożliwiając Użytkownikowi szybkie i wygodne odczytanie numeru seryjnego oraz pinu urządzenia poprzez przyłożenie do urządzenia telefonu wspierającego tę technologię.
  9. Przycisk wielofunkcyjny służący m.in. do przełączania widoków i zgłaszania koncentratora do serwera, w celu przyspieszenia procesu jego konfiguracji. Więcej informacji znajdziesz poniżej.

Sygnalizacja statusu pomiarów

1-usmiech
OK

Wszystkie mierzone parametry są w normie (ich wartości mieszczą się w zalecanych przedziałach.

2-neutralny
Alert

Stan ostrzegawczy - przekroczone zostały zalecane zakresy temperatury lub wilgotności powietrza.

3-smutny
Alarm

Stan alarmowy - przekroczone zostały progi alarmowe dla temperatury lub wilgotności powietrza.

4-panika
Problem z kartą SIM

Brak karty SIM lub jest nieaktywna

5-nieaktywny
Brak łączności z czujnikiem

Problem z połączeniem z czujnikiem - sprawdź baterie w czujniku lub zmień jego lokalizację (jeśli sygnał jest zbyt słaby)

Przycisk i dioda sygnalizacyjna

Przycisk wielofunkcyjny pełni kluczową rolę w obsłudze urządzenia, umożliwiając przełączanie widoków w pętli, co pozwala na wyświetlanie danych z różnych podłączonych czujników. Dzięki tej funkcji użytkownik może łatwo monitorować różne parametry bez konieczności skomplikowanej nawigacji po menu.

Przycisk pełni 3 różne funkcje:

Przełączanie pomiędzy czujnikami

Krótkie wciśnięcie przycisku powoduje przełączenie widoku i wyświetlenie danych z kolejnego czujnika, jeśli takie są sparowane z koncentratorem.

Wciśnięcie przycisku potwierdzane jest krótkim pojedynczym błyśnięciem diody na niebiesko i pojedynczym sygnałem dźwiękowym (jeśli sygnalizacja dźwiękowa została włączona w ustawieniach koncentratora).

Kolejne, tym razem dłuższe mignięcie diody sygnalizuje stan pomiaru wartości z tego czujnika:

  • zielony kolor oznacza, że wszystkie pomiary są w normie (pozostają w zakresie optymalnym);
  • pomarańczowy kolor wskazuje, że przekroczony został próg ostrzegawczy dla temperatury lub wilgotności; przy ikonkach symbolizujących temperaturę i wilgotność będą widoczne pojedyncze strzałki wskazujące na to, czy wartość jest powyżej (up), czy poniżej (down) progu ostrzegawczego;
  • czerwony kolor sygnalizuje:
    • przekroczenie progu alarmowego dla temperatury lub wilgotności; przy ikonkach temperatury i/lub wilgotności będą wyświetlane podwójne strzałki w górę (hi-hi) lub dół (low-low);
    • brak łączności z czujnikiem – wtedy wyświetlane są ostatnie zmierzone wartości wraz z godziną przesłania tych wartości na serwer oraz „zmartwiona buźka”.

Każde kolejne wciśnięcie przycisku powodować będzie wyświetlenie danych z kolejnego czujnika podłączonego do koncentratora. Będą one zmieniane w pętli, przełączanie ich jest tylko w jednym kierunku.

Odświeżenie ekranu

Przytrzymanie przycisku dłużej niż 2 sekundy odświeża ekran, powodując powrót do wyświetlania danych pomiarowych z koncentratora.

Wciśnięcie przycisku potwierdzane jest krótkim pojedynczym błyśnięciem diody na niebiesko i pojedynczym sygnałem dźwiękowym (jeśli sygnalizacja dźwiękowa została włączona w ustawieniach koncentratora). Po przytrzymaniu przycisku przez 2 sekundy dioda mignie dwukrotnie na pomarańczowo (czemu towarzyszyć będzie ewentualnie podwójny sygnał dźwiękowy). Należy wtedy zwolnić przycisk, aby odświeżyć ekran.

Wybudzenie koncentratora

Przytrzymanie przycisku dłużej niż 4 sekundy powoduje wymuszenie komunikacji z serwerem. Funkcjonalność ta jest niezwykle przydatna podczas programowania urządzeń. Nie trzeba wtedy czekać, aż urządzenie samo się skomunikuje z serwerem, co może trwać dosyć długo (w zależności od ustawień koncentratora).

W celu wybudzenia koncentratora wciśnij przycisk wielofunkcyjny – po dwóch sekundach urządzenie zasygnalizuje gotowość do odświerzenia ekranu, jednak trzymaj przycisk wciśnięty. Po 4 sekundach dioda mignie trzykrotnie na biało (czemu opcjonalnie towarzyszyć będzie potrójny sygnał dźwiękowy, jeśli włączona będzie taka opcja). Zwolnij wtedy przycisk, aby wymusić nawiązanie połączenia urządzenia z serwerem.

Sygnalizacja stanów alarmowych

W czasie pracy urządzenia, sygnalizacja diodą LED dostarcza istotnych informacji o stanie mierzonych parametrów.

  • Jeśli dioda miga na pomarańczowo z częstotliwością, z jaką dokonywany jest pomiar, oznacza to, że przynajmniej jeden z parametrów mierzonych przez podłączone do koncentratora czujniki przekroczył próg ostrzegawczy. Jest to sygnał dla użytkownika, że należy zwrócić uwagę na monitorowane wartości temperatury i wilgotności.
  • Z kolei podwójne mignięcie diody na czerwono wskazuje na przekroczenie progu alarmowego, co oznacza poważniejsze odchylenie od normy i wymaga natychmiastowej interwencji.

Całkowite czyszczenie zawartości ekranu

W urządzeniu CloudHub zastosowane ekran wykorzystujący technologię E Ink charakteryzujący się m.in. niskim poborem energii, która zużywany jest jedynie podczas zmiany informacji prezentowanych na ekranie. Do podtrzymania wyświetlania obrazu nie jest potrzebne źródło zasilania, dlatego też po wyjęciu baterii ostatnia informacja wyświetlona na ekranie nadal będzie widoczna.

Jeśli z jakiegoś powodu wymagane będzie całkowite wyczyszczenie obrazu na ekranie, należy wcisnąć i przytrzymać przycisk wielofunkcyjny przez okres dłuższy niż 10 sekund. CloudHub wyda sygnał dźwiękowy, dioda mignie na czerwono, a następnie zawartość ekranu zostanie wyczyszczona.

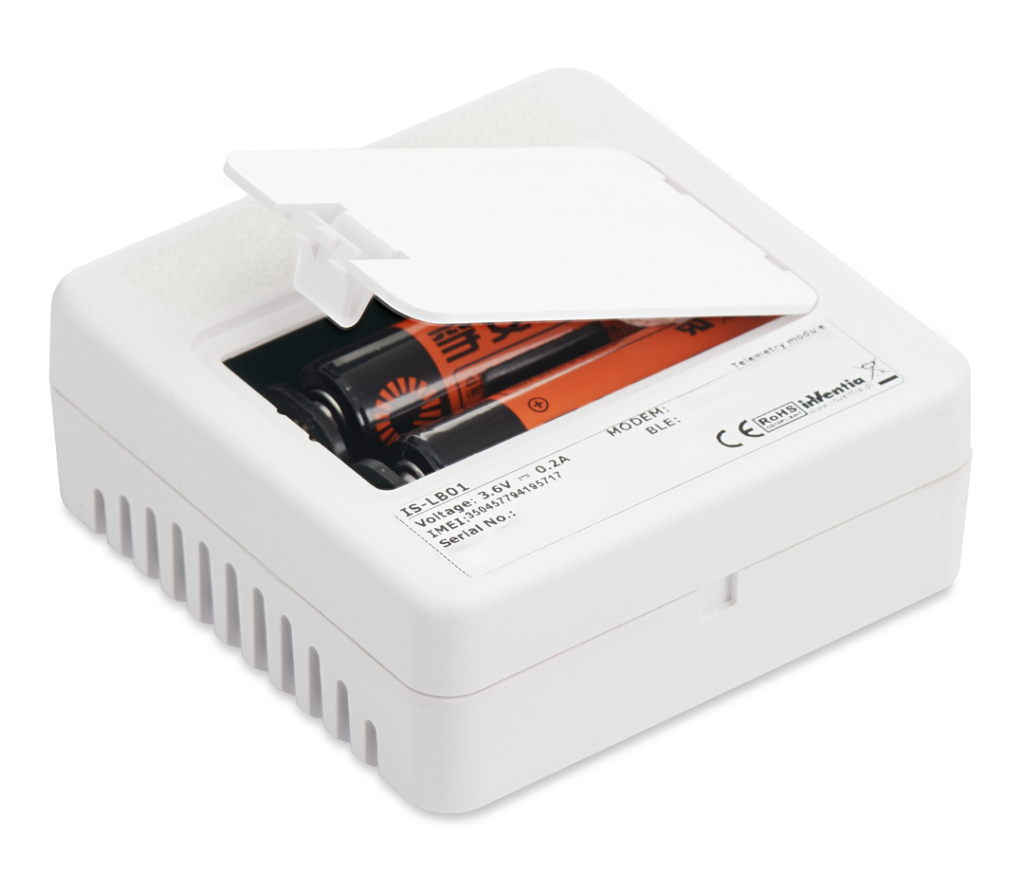

Wymiana baterii

Aby prawidłowo wymienić baterie w koncentratorze CloudHub, postępuj zgodnie z poniższymi krokami:

  1. Przygotowanie:

  • Upewnij się, że masz 2 nowe wysokoprądowe baterie litowe AA o napięciu 3.6V, FANSO ER14505M/S.

  • Zdemontuj urządzenie rozdzielając obie części rzepów.
  1. Wyjmowanie starych baterii:

  • Delikatnie otwórz klapkę z tyłu obudowy urządzenia, aby uzyskać dostęp do komory baterii.

  • Ostrożnie wyjmij zużyte  baterie, w razie potrzeby podważ je jakimś narzędziem, np. płaskim śrubokrętem.
  1. Instalacja nowych baterii:

  • Włóż nowe baterie do komory, upewniając się, że są one zorientowane w tym samym kierunku, co poprzednie. Sprawdź, czy polaryzacja (+ i -) jest poprawna – oznaczenia na bateriach i w komorze baterii powinny być zgodne.

  • Po prawidłowym umieszczeniu baterii zamknij klapkę komory baterii, upewniając się, że jest dobrze zabezpieczona.

  1. Uruchomienie urządzenia:

  • Po instalacji nowych baterii urządzenie samo rozpocznie proces uruchamiania, po kilkunastu sekundach powinno być gotowe do pracy.

  • Umieść urządzenie w miejscu, z którego go zdemontowałeś, dociśnij koncentrator do powierzchni montażu, aby rzepy dobrze się ze sobą złączyły.

  • Upewnij się, że urządzenie jest stabilnie i pewnie przymocowane.

Ważne informacje
  • Typ baterii: Zawsze używaj baterii AA o napięciu 3.6V typu ER14505M. Użycie innego typu baterii może uszkodzić urządzenie.
  • Polaryzacja: Upewnij się, że baterie są zorientowane zgodnie z oznaczeniami (+ i -) w komorze baterii.
  • Bezpieczeństwo: Wymianę baterii przeprowadzaj w suchym i bezpiecznym miejscu, z dala od źródeł ognia i wysokich temperatur.
Utylizacja zużytych baterii
  • Zużyte baterie: Po wymianie baterii, pamiętaj o odpowiedniej utylizacji zużytych baterii.
  • Miejsca zbiórki: Zużyte baterie można oddać do specjalnych punktów zbiórki baterii, które znajdują się w sklepach elektronicznych, supermarketach lub centrach recyklingu.
  • Bezpieczeństwo ekologiczne: Nie wyrzucaj zużytych baterii do kosza na śmieci domowe. Baterie zawierają substancje chemiczne, które mogą być szkodliwe dla środowiska, jeśli nie są odpowiednio utylizowane.
  • Informacje lokalne: W celu uzyskania szczegółowych informacji na temat miejsc zbiórki i procedur recyklingu, skontaktuj się z lokalnymi władzami lub firmami zajmującymi się gospodarką odpadami.

Konserwacja

  • Do czyszczenia zewnętrznej obudowy użyj miękkiej, suchej ściereczki.
  • W przypadku trudniejszych zabrudzeń, można lekko zwilżyć ściereczkę wodą z delikatnym detergentem, ale unikaj nadmiernego nasączania ściereczki, aby woda nie dostała się do wnętrza urządzenia.
  • Nigdy nie używaj agresywnych środków czyszczących, takich jak rozpuszczalniki, alkohole czy benzyna, które mogą uszkodzić powierzchnię obudowy.

Dane techniczne

Ogólne
  • Wymiary: 76 x 76 x 31 mm
  • Masa (z bateriami): 120 g
  • Stopień ochrony: IP20
  • Sposób mocowania: rzep
Modem GSM
  • Typ modemu: Nordic nRF9160
  • Pasma LTE Cat-M1: B1, B2, B3, B4, B5, B8, B12, B13, B14, B18, B19, B20, B25, B26, B28, B66
  • Pasma LTE Cat-M1: B2, B3, B4, B5, B8, B12, B13, B17, B19, B20, B25, B26, B28, B66
  • Antena wbudowana: 50 Ω
Zasilanie
  • Typ baterii: 2 x wysokoprądowa bateria litowa 3,6 V, FANSO ER14505M/S, AA (R6)
  • Pojemność: 2100 mAh lub 4200 mAh
  • Czas pracy: do 1 roku*

*Czas pracy koncentratora bez konieczności wymiany baterii zależy od wielu czynników, takich jak: częstotliwość pomiaru i przesyłania danych, konfiguracja urządzenia, parametry sieci komórkowej czy warunki środowiskowe.

Pomiar temperatury powietrza
  • Zakres: +5 °C – +50 °C
  • Dokładność pomiaru: typowo ± 0,2 °C
  • Rozdzielczość pomiaru: 0,1 °C
Pomiar wilgotności powietrza
  • Zakres: 0 % – 100 %
  • Dokładność pomiaru: ± 3 %
  • Rozdzielczość pomiaru: 1 %
Pomiar ciśnienia atmosferycznego
  • Zakres: 300 – 1100 hPa
  • Dokładność pomiaru: ± 0,6 hPa
  • Rozdzielczość pomiaru: 1 hPa
Parametry komunikacji radiowej
  • Moc nadajnika: max. 8 dBm
  • Liczba powiązanych czujników: Do 16 szt.
Dodatkowe funkcje
  • Wyświetlacz: E-papier (E-Ink), 2.13”, 122 x 250 px
  • Interfejs: LED RGB, przycisk wielofunkcyjny
