Instalacja urządzeń

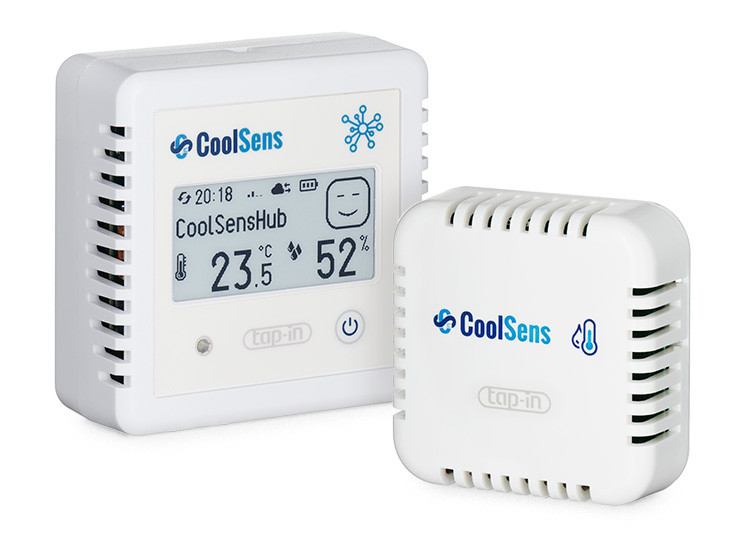

W tym rozdziale znajdziesz instrukcje montażu dwóch kluczowych elementów systemu: koncentratora CoolSens CloudHub oraz opcjonalnych czujników temperatury i wilgotności powietrza – CoolSens Node.
Koncentrator CloudHub
Koncentrator CloudHub jest sercem systemu CoolSens, zapewniającym pomiar warunków środowiskowych, gromadzenie danych pomiarowych i ich przesyłanie do chmury.
Zawartość opakowania
- Koncentrator CoolSens CloudHub
- Zestaw baterii (2xFANSO ER14505M/S, AA, 3.6V, zainstalowane w urządzeniu)
- Rzepy montażowe
- Karta informacyjna, naklejka z kodem aktywacyjnym
Montaż i uruchomienie
Krok 1: Przygotowanie urządzenia
- Usuń paski zabezpieczające baterie:
- Otwórz pokrywę komory baterii z tyłu koncentratora.
- Delikatnie pociągnij za paski zabezpieczające, aby je usunąć.
- Zamknij pokrywę, upewniając się, że jest dobrze zabezpieczona.
- Uruchom urządzenie:
- Koncentrator włączy się sam, bez dodatkowych działań ze strony Użytkownika.
- Wyświetlony zostanie ekran powitalny z logo systemu CoolSens, a dioda LED zacznie migać sygnalizując, że urządzenie uruchamia się. Po kilkunastu/kilkudziesięciu sekundach na wyświetlaczu pojawią wartości zmierzonej temperatury i wilgotności powietrza, dioda przestanie migać – urządzenie jest włączone i gotowe do pracy.
Krok 2: Montaż koncentratora
- Wybierz i przygotuj miejsce montażu:
Wybierz miejsce montażu koncentratora, które zapewni swobodny przepływ powietrza, unikając obszaru bezpośredniego nasłonecznienia, grzejników czy klimatyzatorów, które mogą wpływać na dokładność pomiarów.
W miarę możliwości wybierz miejsce centralne w stosunku do innych czujników (jeśli takie będą w danej lokalizacji), aby zapewnić najlepszy zasięg sygnału radiowego.
Ponieważ urządzenie komunikuje się z platformą CoolSens poprzez sieć LTE, ważne jest, aby wybrać miejsce, w którym jest dobry zasięg sygnału GSM.
- Przymocuj rzepy:
Oderwij ochronne warstwy z rzepów dostarczonych w zestawie.
Jedną część rzepów przyklej do tylnej strony koncentratora.
Drugą część rzepów przyklej do wybranego miejsca montażu na ścianie lub innej powierzchni. Upewnij się wcześniej, że powierzchnia montażowa jest czysta i sucha.
- Zamocuj CloudHub:
Dociśnij koncentrator do powierzchni, aby rzepy dobrze się ze sobą złączyły.
Upewnij się, że urządzenie jest stabilnie i pewnie przymocowane.
Krok 3: Konfiguracja koncentratora
- Zaloguj się do systemu:
- Jeśli jeszcze nie masz konta w systemie CoolSens, utwórz je na stronie https://cloud.coolsens.eu. Więcej informacji znajdziesz w rozdziale Rejestracja.
Zaloguj się na swoje konto na platformie CoolSens za pomocą przeglądarki internetowej lub aplikacji mobilnej. Więcej informacji w rozdziale Logowanie.
- Skonfiguruj parametry:
- Jeśli koncentrator (jego numer seryjny i kod) posłużył do utworzenia konta, jest on już zarejestrowany w systemie i nie musisz go ponownie wprowadzać, przejdź do kolejnego kroku. Jeśli nie, dodaj nowe urządzenie (więcej informacji znajdziesz tutaj).
- W aplikacji CoolSens wyświetl szczegóły urządzenia, które chcesz skonfigurować i przejdź do trybu konfiguracji (dowiedz się więcej).
- Wybierz nazwę urządzenia, wstaw dodatkowy opis i lokalizację, skonfiguruj progi alarmowe, ustaw dodatkowe parametry.
- Kliknij ZAPISZ, aby zapisać zmiany na serwerze.
- Wyślij konfigurację do urządzenia:
- Kliknij przycisk Konfiguruj widoczny w górnej części okna aplikacji, a następnie Wyślij konfigurację (dowiedz się więcej).
- Poczekaj, aż koncentrator połączy się z systemem, nastąpi wtedy proces przesłania i zapisania nowej konfiguracji w urządzeniu, co zostanie potwierdzone stosownym komunikatem.
Czujnik Node
Node to opcjonalny czujnik temperatury i wilgotności powietrza współpracujący z koncentratorem CloudHub. Sensory rozmieszczone w różnych lokalizacjach dostarczają dodatkowych danych pomiarowych. Dane te przesyłane są bezprzewodowo do koncentratora.
Chociaż same czujniki nie przesyłają danych bezpośrednio do platformy CoolSens, ich współpraca z koncentratorem umożliwia monitorowanie warunków atmosferycznych w szerszym zakresie i większej liczbie lokalizacji.
Zawartość opakowania
Opakowanie zawiera:
- Czujnik CoolSens Node
- Bateria pastylkowa CR2477 (w urządzeniu)
- Rzepy montażowe (naklejone na urządzenie)
- Karta informacyjna, naklejka z kodem aktywacyjnym
Montaż i uruchomienie
Krok 1: Przygotowanie urządzenia
- Usuń paski zabezpieczające baterie:
- Pociągnij za pasek zabezpieczający baterię, aby go usunąć.
- Dociśnij do siebie obie połówki obudowy, aby ją domknąć.
- Uruchom urządzenie:
- Czujnik uruchomi się sam, bez dodatkowych działań ze strony Użytkownika.
Krok 2: Montaż czujnika
- Wybierz i przygotuj miejsce montażu:
Wybierz miejsce montażu czujnika, które zapewni swobodny przepływ powietrza, unikając obszaru bezpośredniego nasłonecznienia, grzejników czy klimatyzatorów, które mogą wpływać na dokładność pomiarów.
Ponieważ urządzenie komunikuje się z platformą CoolSens poprzez koncentrator CloudHub, ważne jest, aby wybrać miejsce, które nie jest zbyt oddalone od koncentratora.
- W miarę możliwości wybierz miejsce na wysokości około 1,5-2 metrów nad poziomem podłogi, co zazwyczaj zapewnia najlepszą wydajność sygnału.
Jeśli chcesz zamontować czujnik wewnątrz lodówki lub zamrażarki, pamiętaj, że metalowe ścianki i izolacja mogą znacząco skrócić zasięg sygnału radiowego.
W takich przypadkach zaleca się umieszczenie czujnika jak najbliżej drzwi lodówki i upewnienie się, że koncentrator znajduje się w pobliżu, aby zminimalizować zakłócenia sygnału.

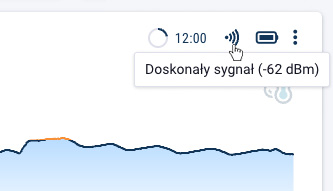

- Przed zamontowaniem urządzenia upewnij się, że wybrana lokalizacja zapewnia właściwą siłę sygnału radiowego do bezproblemowej komunikacji z koncentratorem CloudHub.
- Przymocuj rzepy:
- Odczep jedną część rzepów, które są przyklejone na obudowie czujnika.
Oderwij ochronną warstwę z rzepów.
Przyklej rzep do wybranego miejsca montażu na ścianie lub innej powierzchni. Upewnij się wcześniej, że powierzchnia montażowa jest czysta i sucha.
- Zamocuj czujnik:
Dociśnij czujnik do powierzchni, aby rzepy dobrze się ze sobą złączyły.
Upewnij się, że urządzenie jest stabilnie i pewnie przymocowane.
Krok 3: Konfiguracja czujnika
- Zaloguj się do systemu:
- Jeśli jeszcze nie masz konta w systemie CoolSens, utwórz je na stronie https://cloud.coolsens.eu. Więcej informacji znajdziesz w rozdziale Rejestracja.
-
Zaloguj się na swoje konto na platformie CoolSens za pomocą przeglądarki internetowej lub aplikacji mobilnej. Więcej informacji w rozdziale Logowanie.
- Skonfiguruj parametry:
- Jeśli numer seryjny i kod aktywacyjny wykorzystany został do utworzenia konta, nie musisz już dodawać czujnika, przejdź do kolejnego kroku. Jeśli nie, dodaj nowe urządzenie (więcej informacji znajdziesz tutaj).
- W aplikacji CoolSens wyświetl szczegóły urządzenia, które chcesz skonfigurować i przejdź do trybu konfiguracji (dowiedz się więcej).
- Wybierz nazwę urządzenia, wstaw dodatkowy opis i lokalizację, skonfiguruj progi alarmowe, ewentualnie zmień koncentrator, z którym ma być skojarzony czujnik.
- Kliknij ZAPISZ, aby zapisać zmiany na serwerze.
- Wyślij konfigurację do urządzenia:
- Kliknij przycisk Konfiguruj widoczny w górnej części okna aplikacji, a następnie Wyślij konfigurację (dowiedz się więcej).
- Poczekaj, aż koncentrator połączy się z systemem, nastąpi wtedy proces przesłania i zapisania nowej konfiguracji w urządzeniu, co zostanie potwierdzone stosownym komunikatem.
