Czujnik CoolSens Node
W tym rozdziale znajdziesz szczegółowe informacje dotyczące budowy, uruchamiania i obsługi czujnika Node.
Wprowadzenie
Główne cechy urządzenia
Czujnik temperatury i wilgotności powietrza Node jest dodatkowym elementem systemu CoolSens, zapewniającym możliwość rozszerzenia zasięgu monitorowania temperatury i wilgotności powietrza o dodatkowe pomieszczenia i lokalizacje, jak np. chłodnia czy mroźnia.
Dane pomiarowe uzyskane przez czujnik Node przesyłane są bezprzewodowo do koncentratora CloudHub, a następnie, poprzez sieć GSM do serwerów CoolSens.
- Dedykowany czujnik temperatury i wilgotności powietrza
- Zakres pomiarowy temperatury: -20 °C – +60 °C
- Zakres pomiarowy wilgotności względnej: 0 – 100 %RH
- Wbudowany interfejs bezprzewodowy do komunikacji z koncentratorem CloudHub
- Zdalna konfiguracja, aktualizacja i diagnostyka
- Wysoka dokładność i stabilność pomiaru
- Mały pobór prądu, inteligentne zarządzanie energią
- Zasilanie z litowej baterii pastylkowej typu CR2477HT (3 V)
- Stopień ochrony IP30
- Montaż naścienny na rzepy
- Obudowa z ABS o wymiarach 60 x 60 x 21 mm
- 2-letnia gwarancja
Uruchamianie

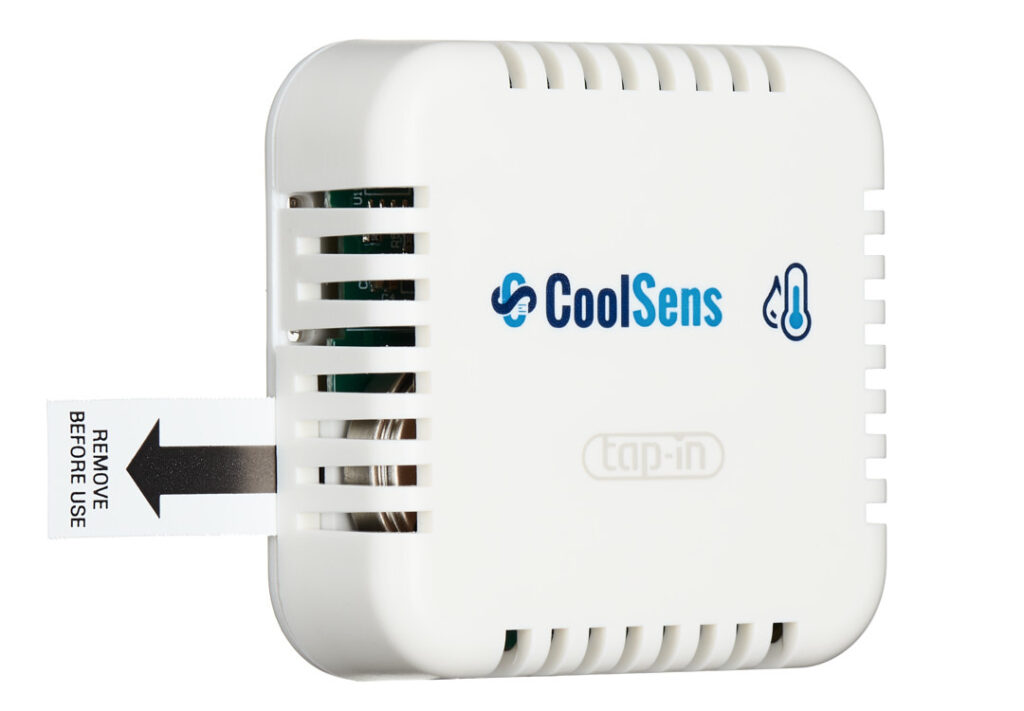

Czujnik Node dostarczany jest z zamontowaną baterią zabezpieczoną specjalnym paskiem izolacyjnym. Po usunięciu paska zabezpieczającego (lub po wymianie baterii na nowe) czujnik sam rozpoczyna proces uruchamiania się, czemu towarzyszy będzie dwukrotne mignięcie diody LED znajdującej się wewnątrz obudowy.
Eksploatacja czujnika
Czujnik Node jest urządzeniem bezobsługowym. Po dodaniu do systemu CoolSens rozpoczyna pomiary i przesyłanie danych z zaprogramowaną w koncentratorze CloudHub częstotliwością.
Czujnik umożliwia konfigurację parametrów pracy – nadanie indywidualnej nazwy, opisu i lokalizacji oraz ustawienie zakresów alarmowych temperatury i wilgotności. Więcej informacji można znaleźć w rozdziale Konfiguracja czujnika.
Wymiana baterii
Aby prawidłowo wymienić baterie w czujniku CoolSens Node, postępuj zgodnie z poniższymi krokami:
- Przygotowanie:
Upewnij się, że masz nową baterię pastylkową typu CR2477HT.
- Zdemontuj urządzenie rozdzielając obie części rzepów.

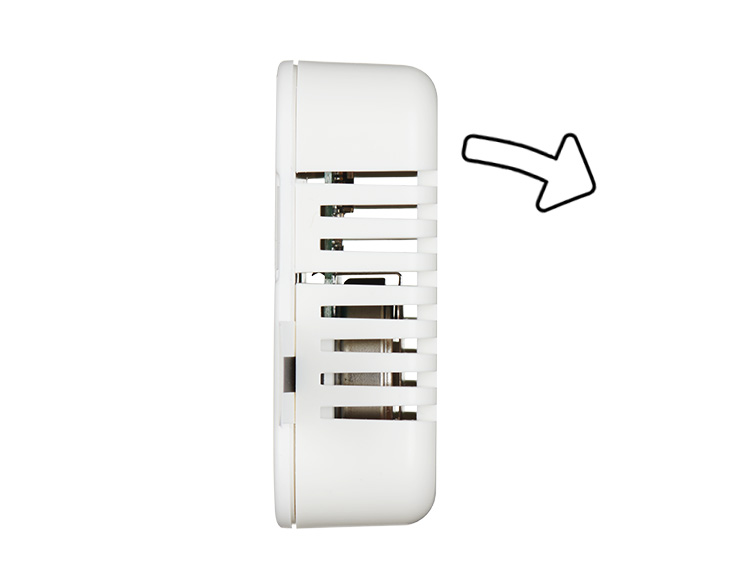

- Otwieranie obudowy:

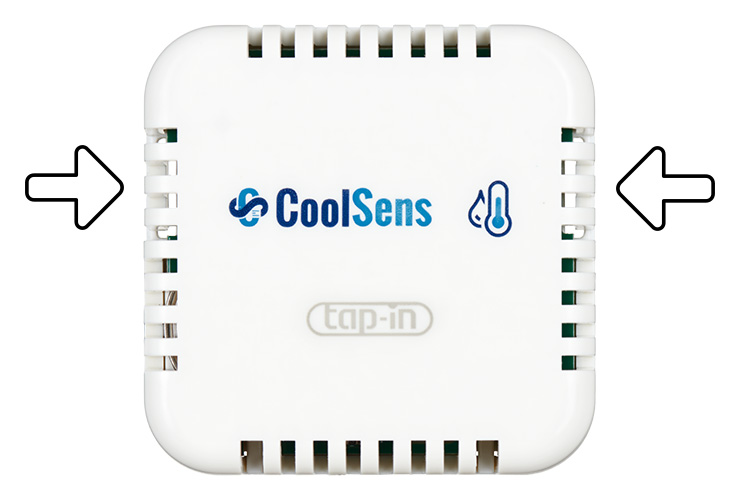

Otwórz przednią pokrywę czujnika delikatnie ściskając specjalne zaczepy znajdujące się z obu stron obudowy, a następnie odchylając od podstawy górną część obudowy,
- Wymiana baterii:
- Ostrożnie wysuń zużytą baterię z uchwytu.
Włóż nową baterię do uchwytu, upewniając się, że jest ona zorientowane w tym samym kierunku, co poprzednie. Sprawdź, czy polaryzacja (+ i -) jest poprawna – oznaczenia na bateriach i w uchwycie baterii powinny być zgodne.
- Po prawidłowym umieszczeniu baterii zamknij klapkę komory baterii, upewniając się, że jest dobrze zabezpieczona.
- Uruchomienie urządzenia:
Po instalacji nowej baterii urządzenie samo rozpocznie proces uruchamiania sygnalizując to dwukrotnym mignięciem diody LED znajdującej się na płytce drukowanej. Po kilku sekundach czujnik gotowy jest do pracy.

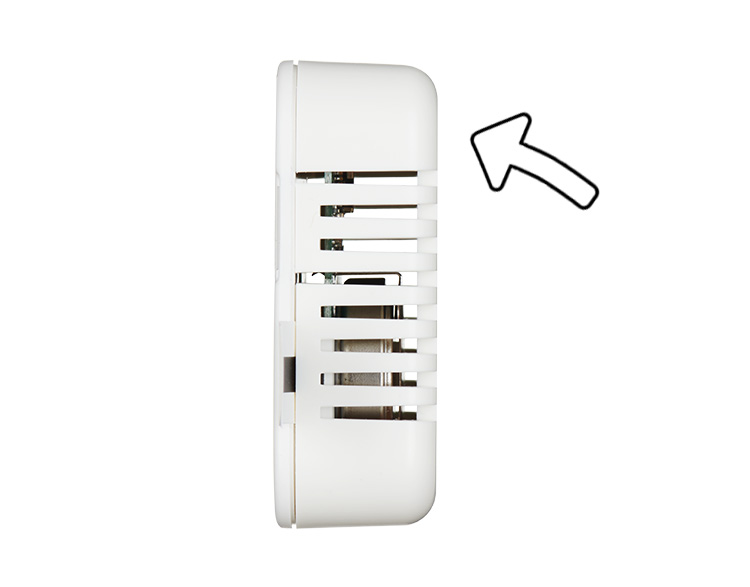

- Zamykanie obudowy:
W celu zamknięcia obudowy nasuń dolną krawędź przedniej pokrywy na wystające zaczepy w dolnej części podstawy urządzenia i dociśnij pokrywę do podstawy aż do jej zatrzaśnięcia.
- Ponowny montaż:
- Umieść urządzenie w miejscu, z którego go zdemontowałeś, dociśnij czujnik do powierzchni montażu, aby rzepy dobrze się ze sobą złączyły.
Upewnij się, że urządzenie jest stabilnie i pewnie przymocowane.
Ważne informacje
- Typ baterii: Zawsze używaj baterii litowej o napięciu 3V typu CR2477HT. Użycie innego typu baterii może uszkodzić urządzenie.
- Polaryzacja: Upewnij się, że bateria jest zorientowana zgodnie z oznaczeniami (+ i -) w uchwycie baterii.
- Bezpieczeństwo: Wymianę baterii przeprowadzaj w suchym i bezpiecznym miejscu, z dala od źródeł ognia i wysokich temperatur.
Utylizacja zużytych baterii
- Zużyte baterie: Po wymianie baterii, pamiętaj o odpowiedniej utylizacji zużytych baterii.
- Miejsca zbiórki: Zużyte baterie można oddać do specjalnych punktów zbiórki baterii, które znajdują się w sklepach elektronicznych, supermarketach lub centrach recyklingu.
- Bezpieczeństwo ekologiczne: Nie wyrzucaj zużytych baterii do kosza na śmieci domowe. Baterie zawierają substancje chemiczne, które mogą być szkodliwe dla środowiska, jeśli nie są odpowiednio utylizowane.
- Informacje lokalne: W celu uzyskania szczegółowych informacji na temat miejsc zbiórki i procedur recyklingu, skontaktuj się z lokalnymi władzami lub firmami zajmującymi się gospodarką odpadami.
Konserwacja
- Do czyszczenia zewnętrznej obudowy użyj miękkiej, suchej ściereczki.
- W przypadku trudniejszych zabrudzeń, można lekko zwilżyć ściereczkę wodą z delikatnym detergentem, ale unikaj nadmiernego nasączania ściereczki, aby woda nie dostała się do wnętrza urządzenia.
- Nigdy nie używaj agresywnych środków czyszczących, takich jak rozpuszczalniki, alkohole czy benzyna, które mogą uszkodzić powierzchnię obudowy.
Dane techniczne
Ogólne
- Wymiary: 60 x 60 x 21 mm
- Masa (z bateriami): 40 g
- Stopień ochrony: IP30
- Sposób mocowania: rzep
Zasilanie
- Typ baterii: bateria litowa 3 V, CR2477HT
- Pojemność: 1000 mAh
- Czas pracy: do 2 lat*
*Czas pracy czujnika bez konieczności wymiany baterii zależy od wielu czynników, takich jak: częstotliwość pomiaru i przesyłania danych, parametry sygnału radiowego czy warunki środowiskowe.
Pomiar temperatury powietrza
- Zakres: od -20 °C – +60 °C
- Dokładność pomiaru: typowo ± 0,2 °C w zakresie 0 – +60 °C, ± 0,4 °C w zakresie -20 – +60 °C
- Rozdzielczość pomiaru: 0,1 °C
Pomiar wilgotności powietrza
- Zakres: od 0 % do 100 %
- Dokładność pomiaru: ± 3 %
- Rozdzielczość pomiaru: 1 %
Parametry interfejsu radiowego
- Moc nadajnika: max. 8 dBm
